Camera Công Nghiệp 3D

Trong kỷ nguyên tự động hóa và nhà máy thông minh (Smart Factory), công nghệ kiểm tra ngoại quan và điều hướng robot đòi hỏi sự chính xác tuyệt đối. Nếu như hệ thống camera 2D truyền thống dần lộ rõ những hạn chế khi xử lý các vật thể có biên dạng phức tạp hoặc trong môi trường ánh sáng biến đổi, thì camera công nghiệp 3D chính là bước nhảy vọt công nghệ, mang đến khả năng nhận diện không gian ba chiều siêu chính xác cho mọi hệ thống sản xuất.

Thuận Phát Technical tự hào là đơn vị tiên phong cung cấp các giải pháp camera 3D công nghiệp chính hãng, tích hợp toàn diện vào các hệ thống robot và dây chuyền kiểm tra chất lượng tự động tại Việt Nam.

Camera công nghiệp 3D là gì?

Camera công nghiệp 3D (3D Industrial Camera) là thiết bị thu nhận hình ảnh cao cấp, không chỉ ghi lại tọa độ phẳng mà còn thu thập dữ liệu độ sâu, khoảng cách và thể tích của vật thể dưới dạng dữ liệu đám mây điểm (Point Cloud). Bằng cách tái tạo hoàn hảo không gian ba chiều X, Y, Z, thiết bị cho phép các hệ thống máy tính “nhìn” và “hiểu” vật thể giống như mắt người, từ đó đưa ra các quyết định xử lý chính xác tuyệt đối trong thời gian thực.

Các dòng công nghệ Camera 3D công nghiệp phổ biến

Để đáp ứng từng nhu cầu đặc thù của nhà máy, Thuận Phát Technical phân phối đầy đủ các dòng camera 3D ứng dụng những nền tảng công nghệ cốt lõi tiên tiến nhất hiện nay.

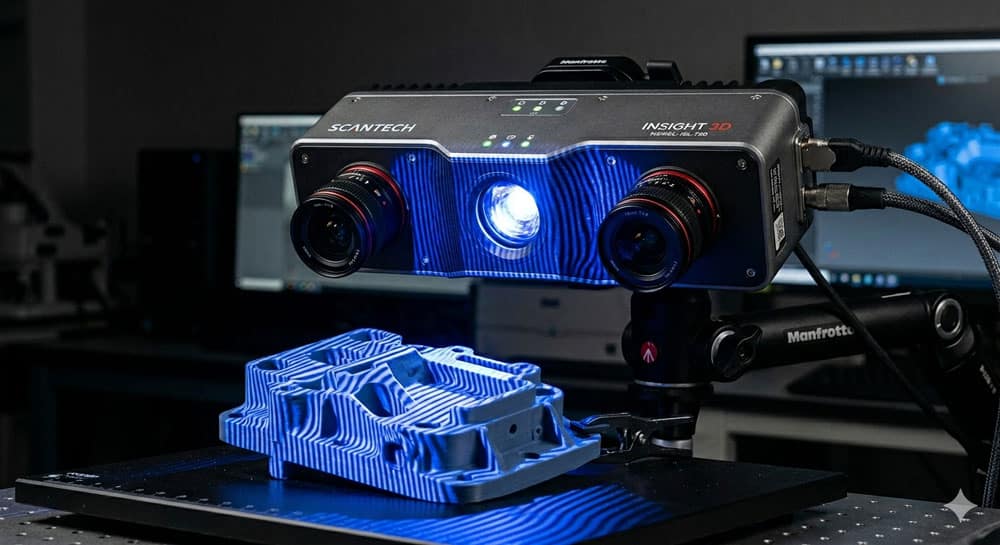

Camera 3D cấu trúc ánh sáng (Structured Light)

Dòng camera này hoạt động bằng cách chiếu một lưới ánh sáng hoặc hoa văn Led/Laser đặc biệt lên bề mặt vật thể. Nhờ sự biến dạng của lưới ánh sáng khi tiếp xúc với biên dạng vật lý, camera sẽ tính toán và tái tạo bề mặt với độ chính xác cực cao, ở mức micromet. Đây là lựa chọn hoàn hảo cho các ứng dụng quét tĩnh hoặc kiểm tra chi tiết linh kiện điện tử siêu nhỏ.

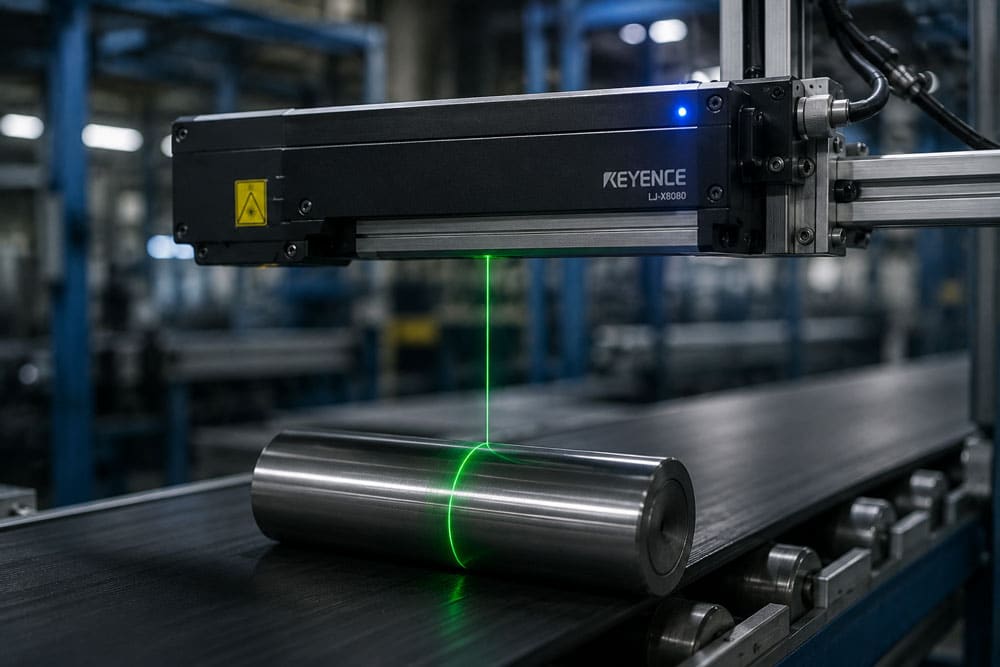

Camera 3D Laser Profiler (Thị giác quét Laser)

Thiết bị sử dụng một tia laser đường (Laser Line) chiếu vào vật thể chuyển động trên băng tải. Khi vật thể đi qua, camera ghi lại sự thay đổi hình dáng của đường laser để tính toán profile (biên dạng cắt ngang) của sản phẩm. Công nghệ này có tốc độ quét cực nhanh, hoạt động bền bỉ trong các môi trường công nghiệp nặng như kiểm tra mối hàn ô tô, đo độ dày tôn thép hay kiểm tra biên dạng lốp xe.

Camera 3D Time-of-Flight (ToF)

Camera ToF hoạt động dựa trên nguyên lý đo thời gian di chuyển của chùm ánh sáng phát ra từ thiết bị đến vật thể và quay trở lại cảm biến. Với ưu điểm tốc độ xử lý khung hình (Frame Rate) cực cao và tầm đo rộng, camera ToF được ứng dụng rộng rãi để định vị không gian cho robot tự hành AGV/AMR hoặc đo thể tích thùng hàng nhanh chóng.

Camera 3D Stereo Vision (Thị giác lập thể)

Mô phỏng chính xác cơ chế hoạt động của đôi mắt người, dòng camera này sử dụng hai thấu kính đặt cách nhau một khoảng cố định để chụp hai góc ảnh khác nhau của cùng một vật thể. Thuật toán phần mềm sẽ so sánh sự khác biệt giữa hai bức ảnh để tính ra độ sâu. Công nghệ này tối ưu cho các không gian làm việc lớn hoặc các ứng dụng ngoài trời có ánh sáng tự nhiên thay đổi liên tục.

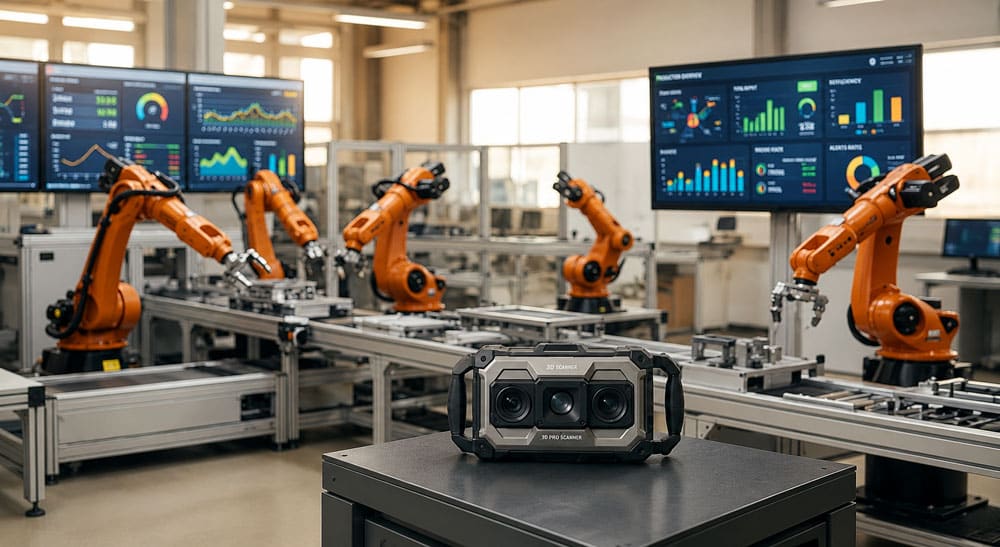

Các ứng dụng thực tế trong nhà máy của Camera 3D

Nhờ khả năng xử lý dữ liệu chiều sâu vượt trội, camera 3D công nghiệp đang đóng vai trò xương sống trong nhiều công đoạn sản xuất tự động hóa.

Điều hướng Robot gắp thả vật thể (Robot Guidance & Bin Picking)

Trong các ứng dụng phân loại linh kiện cơ khí nằm lộn xộn trong thùng (Random Bin Picking) hoặc gắp xếp bao phân bón, bao gạo, thức ăn chăn nuôi lên pallet (Palletizing/Depalletizing), camera 3D đóng vai trò là “đôi mắt” dẫn đường cho cánh tay robot. Camera xác định chính xác vị trí, góc nghiêng và tọa độ X, Y, Z của từng bao, từng chi tiết máy để robot tiếp cận gắp thả chuẩn xác mà không bị va chạm.

Kiểm tra ngoại quan và đo lường kích thước (Metrology & Inline Inspection)

Hệ thống giúp phát hiện các lỗi bề mặt siêu nhỏ như vết nứt, vết lõm trên bề mặt đúc, kiểm tra độ phẳng của mạch điện tử PCB, đo thể tích thực của sản phẩm hoặc kiểm tra chất lượng keo dán trên các đường viền cấu kiện ô tô. Tất cả đều được thực hiện tự động ngay trên dây chuyền chuyển động tốc độ cao.

Logistics và phân loại kho vận thông minh

Tại các trung tâm phân phối hàng hóa, camera 3D được lắp đặt phía trên băng chuyền để đo kích thước bao thể tích (Dài x Rộng x Cao) của các kiện hàng bưu phẩm một cách tự động, giúp tối ưu hóa không gian lưu kho và tính toán chi phí vận chuyển trong vài mili-giây.

Sự khác biệt giữa Camera Công Nghiệp 3D Và Camera 2D

Nhiều doanh nghiệp thường băn khoăn về việc nâng cấp từ hệ thống 2D lên 3D. Thực tế, sự khác biệt về năng lực xử lý giữa hai công nghệ này là rất lớn.

• Đối với camera 2D thông thường, thiết bị chỉ ghi nhận được độ tương phản, màu sắc và tọa độ phẳng X, Y. Điều này khiến hệ thống dễ bị đánh lừa bởi ánh sáng môi trường thay đổi, hoặc hoàn toàn “bất lực” khi vật thể cần kiểm tra có cùng màu sắc với tấm nền bên dưới. Bên cạnh đó, camera 2D không thể đo được các thông số về độ cao, độ sâu hay thể tích.
• Ngược lại, camera công nghiệp 3D cung cấp đầy đủ thông tin ba chiều X, Y, Z. Nhờ được trang bị nguồn sáng chuyên dụng tích hợp (như Laser hoặc Led cấu trúc), camera 3D hoạt động hoàn toàn độc lập và không bị ảnh hưởng bởi sự nhiễu loạn ánh sáng của nhà xưởng. Khả năng bóc tách dữ liệu theo độ cao giúp camera dễ dàng nhận diện các vật thể có cùng màu sắc xếp chồng lên nhau một cách dễ dàng, mang lại độ tin cậy tuyệt đối cho dây chuyền.

Các tiêu chí kỹ thuật khi lựa chọn Camera 3D Công Nghiệp

Để xây dựng một hệ thống thị giác máy tính hoạt động ổn định và tối ưu chi phí, đội ngũ kỹ sư cần đặc biệt lưu ý các thông số kỹ thuật sau:

• Độ phân giải trục Z và độ chính xác phép đo: Quyết định sai số nhỏ nhất mà camera có thể phát hiện được (ví dụ: sai số ~0.05 mm).
• Vùng quan sát (Field of View – FOV) & Khoảng cách làm việc (Working Distance): Cần tính toán dựa trên kích thước lớn nhất của vật thể và không gian lắp đặt thực tế của cánh tay robot hoặc khung máy.
• Tốc độ quét và xử lý (Scan Rate/Frame Rate): Đảm bảo camera có thể chụp và xuất dữ liệu kịp thời, không làm chậm nhịp chu kỳ (Cycle time) của dây chuyền sản xuất.
• Chuẩn giao tiếp dữ liệu: Ưu tiên các chuẩn công nghiệp phổ biến như GigE Vision hoặc USB3 Vision để đảm bảo băng thông truyền tải dữ liệu đám mây điểm mượt mà, không gián đoạn.
• Khả năng tương thích phần mềm: Thiết bị cần hỗ trợ tốt các thư viện xử lý ảnh mạnh mẽ như HALCON, OpenCV, LabVIEW hoặc phần mềm chuyên dụng đi kèm của hãng.
• Tiêu chuẩn bảo vệ (IP Rating): Đối với môi trường nhà máy nhiều bụi bẩn, dầu mỡ hoặc ẩm ướt, camera bắt buộc phải đạt tiêu chuẩn bảo vệ từ IP65 hoặc IP67 trở lên để đảm bảo tuổi thọ linh kiện.

Thuận Phát Technical – Đối tác tích hợp giải pháp Camera 3D Công Nghiệp uy tín

Hệ thống thị giác máy tính 3D là một giải pháp công nghệ cao, đòi hỏi sự kết hợp chặt chẽ giữa thiết bị phần cứng xuất sắc và thuật toán phần mềm chuyên sâu. Thuận Phát Technical tự hào mang đến cho khách hàng dịch vụ trọn gói vượt trội:

• Sản phẩm chính hãng: Cung cấp các dòng camera 3D công nghiệp từ các thương hiệu hàng đầu thế giới, đầy đủ chứng nhận CO/CQ.
• Giải pháp may đo theo yêu cầu: Đội ngũ kỹ sư dày dặn kinh nghiệm của Thuận Phát trực tiếp khảo sát, thiết kế giải pháp và lập trình thuật toán xử lý ảnh phù hợp chính xác với bài toán thực tế tại nhà máy của bạn.
• Dịch vụ Demo & Khảo sát thực tế: Chúng tôi hỗ trợ mang thiết bị đến tận nhà xưởng để quét thử sản phẩm mẫu, giúp doanh nghiệp đánh giá chính xác hiệu quả trước khi đầu tư.
• Hỗ trợ kỹ thuật trọn đời: Cam kết đồng hành, bảo hành chính hãng và hỗ trợ kỹ thuật 24/7, xử lý nhanh chóng mọi sự cố để không làm ảnh hưởng đến tiến độ sản xuất của nhà máy.

Liên hệ ngay với Thuận Phát Technical để nhận tư vấn chuyên sâu và báo giá giải pháp Camera công nghiệp 3D tối ưu nhất cho doanh nghiệp của bạn!
